Virtuall Maskin del 1

Virtuell Maskin del 1

Jeg skal installere Windows 7 Professional 32-bit i viritualbox versjon 4.1.4 karvene er:

1 GB minne, USB støtte, 3 harddisker: 20 GB disk (c:) filtype NTFS, 5 GB disk (d:) filtype FAT32 og 1GB disk (e:) filtype FAT32. Dokumentere valgene dine i en systemkonfigurasjon.

Jeg startet med å åpne viritual box og ny, deretter valgte jeg operativsystem Windows 7, jeg kalte datamaskinen windows 7.

Etter det kan man velge hvor mye RAM den virtuelle dataen skal ha.

Nå som jeg har laget min egen data så går jeg inn på settings, deretter storage går på IDE controller og finner Windows 7 som jeg har som iso fil så den kjører i det virtuall CD-rommet.

Når jeg skal legge til harddisker trykker jeg på Sata Controller der kan man legge til harddisker til den virtuelle maskinen,

det er viktig å legge til harddiskene før man installerer

operativsystemet. Det fant jeg ut fordi ellers må man gå inn på inn installere på nytt, så må man trykke frem til der du velger harddisker.

Der gjør man de om til partitioner med å trykke på new å velge de harddiskene som var lagd, deretter trykke på kryss og gå ut av installeringen.

Nå er det bare å legge inn USB støtte mens jeg første er på settings, da trykket jeg bare på USB og krysse av enable USB 2.0. Hvis dette ikke fungerer er det fordi du har en versjon av VirtualBox som ikke støtter USB, eller at du må ha Extension Pack som du finner på https://www.virtualbox.org/wiki/Downloads.

Etter jeg hadde laget harddiskene og USB støtte som er kravet, satt dataen til boot Windows 7.iso filen som jeg hadde fått, så trykket jeg på start da vil den starte opp den virtuell maskinen. Første som må gjøres er velge språk jeg valgte Engelsk språk, norsk tid og norsk tastatur.

Da er det bare å trykke installer og vente litt godta license terms og neste så må du velge mellom upgrade eller custom hvis du har flere harddisker må du ta custom eller om er noe annet du skal endre.

Da kommer jeg til harddiskene her må jeg velge en av de harddiskene jeg lagde til å trykke på drive options, deretter new så apply får godkjenne de som harddisker dette må gjøres på alle harddisker jeg lagde noe som jeg var inne på tidligere.

Nå er bare å trykke next, så vente mens den installerer.

Etter den var ferdig installert så valgte jeg bruker navnet mitt, på brukeren jeg skal bruke på dataen. Det er bare for hvis du skal ha flere brukere så du kan se forskjellig på hvem de forskjellige brukerne er sinne, dette er hvis flere skal bruke samme data da er dette fint.



Etter det er bare å velge et passord til logge inn med og et hint, hvis du glemmer passordet ditt. Deretter må man skrive inn produkt nøkkelen til operativsystemet for aktivere den.

Så er det bare å velge hvordan man vil at oppdateringene skal være, jeg tok only importent updates siden jeg ikke har bruk for alt på denne virutelle maskinen. Deretter velge dato og klokke.

Da er bare å velge nettverk her valgte jeg work network, siden jeg ikke skal bruke dette hjemme privat.

 Nå har jeg laget en virtuell maskin med Windows 7. Jeg skall bytte om på harddiskene litt som det står i kravene. Først skal jeg bytte om på fil type da bare går jeg på computer og høyre klikker på harddisken jeg skal bytte fil type på og trykker formater når man formater mister man alt på harddisken. Når du formaterer kan du bytte navn og fil type, etter jeg formaterte alle harddiskene så skulle jeg bytte om på hvem disk de er.



Bytte om på dette var litt vanskeligere, jeg måte høyre klikke på computer også trykker på manage da kom jeg til denne siden du ser på bilde.

Nå var det bare høyre klikke på den diskene, deretter change drive letter and paths på alle diskene jeg vil endre. Du kan se hva jeg endret diskene mine til øverst.

 Grei oppgave følte jeg lærte en del av dette.

Martin Sønsterud

IKT-Begreper (kablet nett og trådløst)

IKT-Begreper (kablet nett og trådløst)

Nettverk – kablet

Cat5: (Category 5 cable) er en nettverkskabel med 4 tvinna par den består totalt av 8 kabler, den har overføring hastighet opp til 100 megabit per sekund Mb/s. Den overfører bare data på 4 av kablene/ledere, det gjør at den kan overføre med signal på 100 MHz i signalfrekvens.

Cat5e: Dette er en nyere utgave av Cat5 nettverkskabelen, den gjør akkurat det samme bortsett fra den er bedre bygget, den har bedre overførings hastighet og får mindre støy som forstyrrer signalet.

Cat6: (Category 6 cable) dette er også en nettverkskabel en enda nyere utgave av Cat5e, denne kabelen her kan overføre på en hastighet på 10000 Mb/s altså 10 Gb/s. Men selvsagt må du ha alt utstyret som kreves for dette, får at den skal kunne overføre med denne hastigheten. Den har 8 ledere til data overføring og den bruker alle kablene til overføring.

RJ45: Dette er en plugg til nettverks kabler, patche kabler, telefonbokser og telefon kabel, f eks de kablene nevnt tidligere her bruker RJ45 dette er altså endene på kabelen. den har da 8 innganger til å sette inn alle lederne til kabelen.

Kroneverktøy: Dette er et verktøy som vi bruker innen nettverk, den fester kabler ledere i nettverksuttak/veggbokser og den kapper samtidig dette kan skrus av. Den kan også ta ut igjen kabler ledere lett.

Bøyeradius: Må passe på knekk eller skarp bøy på kabelen.

Kabellengde: Cat5 kabel kan ha lengde opp til 100 meter, før signalet svekkes. Cat6 skal kunne gå litt lenger men ikke så veldig mye.

Skjermet Nettverkskabel: (STP) Shielded Twisted Pair det som er forskjell, på dette og en uskjermet nettverkskabel er at STP er bedre. Den har en ekstra beskyttelse rundt alle de tvinna parene, og den blir mindre på virket av andre kabler som ligger rundt den altså støy.

Patchkabel: Den pleier normalt å bli brukt fra svitsj til patche panel, svitsj til svitsj, kabel testere og den kan også brukes til koble til pcen hvis du sitter rett ved router/veggbok.

TIA/EIA-568-A: Dette er en type standard som vi bruker til å koble nettverkskabler, dette er standard A den er 1. hvit/grønn 2. grønn 3. hvit/oranges 4. blå 5. hvit/blå 6. oranges 7. hvit/brun 8. brun det er rekke følgen på standard A i rekke følge.

TIA/EIA-568-B: Dette er en annen type standard til nettverkskabler, dette er da altså standard B. Standard B er 1. hvit/oranges 2. oranges 3. hvit/grønn 4. blå 5. hvit/blå 6. grønn 7. hvit/brun 8. brun som du ser er det bare nr 1 og 2 som er bytte med 3 og 6 på standard B.

VeggKontakt – Utenpåliggende: Dette vil si at veggkontakten sitter uten på veggen, og ikke er inni veggen/rør/kanal, det vil si at hele boksen sitter uten på veggen mest brukt på nybygg.

Veggkontakt – Innfelt: Dette er veggkontakten sitter inni veggen, altså boksen er inni veggen og bare en liten del stikker ut.

Plastkanaler: Plastkaneler de setter vi på vegger rundt i rommet, det er et rør som vi trekker kabler inni og lager innfelt til veggbokser/kontakter.

Fordeler/ulemper kontra trådløst:

Fordeler:

Du kan sitte rundt i huset/bedriften uten være avhengig av kabel.

Ulemper:

Kan miste signalet falle ut av nettet.

Dårligere hastighet på nettet.

Nettverk – trådløst

IEEE 802.11 a, b, g, n:

802.11: 2 Mb/S med radio og 2GHz IR.

A: 54Mb/s 5GHz radio UNI-bånd.

B: 11 Mb/s 2,4 GHz radio.

G: 54 Mb/s 2 GHz ISM-bånd.

N: 100Mb/s (ehternet hastighet) med lengere rekkevidde med uendret signal.

WiFi, WLAN: Dette er en mekanisme for trådløs tilkoblinger til maskiner/enheter, hvis en maskin altså data, spillkonsoll, osv har Wi-Fi så kan de koble til et trådløsnettverk.

Frekvenser og kanaler: Det er ikke mange frekvenser så mye blir sendt på samme frekvens, å dette vil på virke nettverket ditt. En ruter har 13 kanaler og hvis du er på samme kanal som alle ruterne der du bor, så vil de overlappe hverandre det vil si at du får dårligere nettverk. Så det er om å gjøre å finne en kanel, der det ikke er noen på rundt i område der du bor.

Kapasitet, hastighet: Kapasitet varierer på hvilket nettverkskort man har og på bra signal du har, og selvsagt støy som på virker signalet normalt pleier det å være kapasitet 6, 9, 12, 18, 24, 36, 48, 54 og 100Mbps. Trådløs nettverk har en begrenset hastighet på 100 Mb/s.

Kryptering, sikkerhet: Det finnes mange forskjellig krypteringer. WEP kryptering er ganske kjent for de fleste som har hvert borti trådløs nettverk, dette er en dårlig sikkerhet kryptering som let kan hackes med programvarer som du kan finne rundt på internett. Vi har også WPA og WPA2 men de er også lett å hack, med programvare fra internett men er noe bedre sikkerhet.

Rekkevidde: Rekkevidden på trådløs nettverk er normalt 20-100 i hjem/bedrifter og 400 meter, hvis det ikke er noen hindringer for signalet.

Fordeler/ulemper kontra kabel:

Fordeler:

Du får fult signal hele tiden med kabel.

Bra hastighet.

Ulemper:

Du må ha tilgang til kontakt der du sitter.

Kan være tungvint med kabel.

SSID: (Service Set Identifier) Dette er altså i sammenheng med navnet på nettverket ditt, dette er verdi på 32 byte eller mindre dette er navnet som er tilordnet tilgangspunktet.

WiFI protected setup: WPS dette er en databehandler enkel og sikker etablering til trådløst nettverk.

Trådløs Router: Dette er det trådløse nettverket ditt, den sender også ut signal som gjør at du får trådløs nettverk som du kan koble deg til.

MAC filtrering: Dette er for å stoppe de enkleste formene av misbruk av nettverk, men dette trenger du ikke om du har WEP eller WPA kryptering på nettverket ditt.

Legg opp kabel nett del 4

 Legg opp kabel nett del 4

I dag har vi lagt de siste 4 kablene til skapet og ut til veggboksene, vi brukte mange av de forrige kablene som vi tok ned. Men de 4 siste kablene måtte vi måle opp og kutte, når vi hadde lagt alle 10 kablene, så måtte vi passe på at de var litt stramme så det ikke ble som du ser her at det ligger løst.

Så var det få passe bra lengde bak skapet, før vi kutte dem og teipet alle kablene sammen som du ser her. Dette er for at de ikke skal bli blandet sammen, med de andre kablene som går til skapet.

Så koblet vi kablene i veggboksene i standard 568A så klart. Deretter starta vi å koble kablene i patche panelet som sitter i skapet.

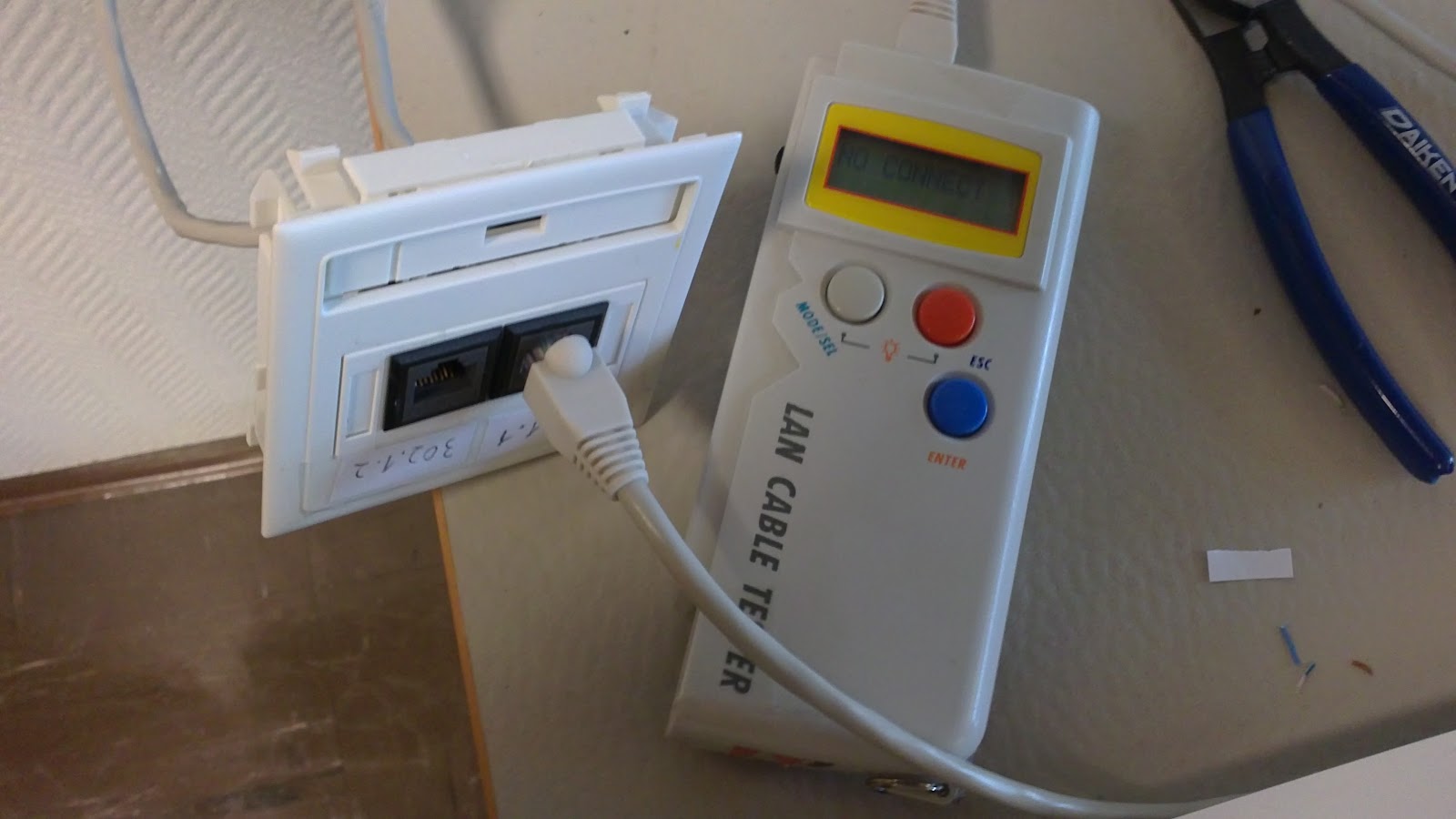

Vi hadde litt små problemer med å koble den første kabelen, når vi hadde koblet den første kabelen, så testa vi den med kabel tester i veggboksen og i patche panelet.

Den første kabelen var feil fordi vi hadde tulla med koblingen og ikke følget nummeringen på patche panelet i skapet, men vi bytta det om lett så det ble riktig.

Da var det bare å koble alle kablene til patche panelet. Men etter vi hadde koblet sånn 6 kabler til patche panelet, da fant vi ut at de ikke skal gå gjennom hullet på patche panelet. Dette endte med at vi måte ta opp igjen alle kablene vi hadde koblet til patche panelet, deretter ta de ut av hullet og koble de på nytt dette tapte vi mye tid på. På bilde ser du åssen vi hadde lagt kablene feil.

Etter vi koblet alle kablene riktig så merker vi de, så testet en og en kabel det var en kabel som ikke ville gi signal på alle kablene. Så vi prøvde å bytte ut koblingen som sitter inni veggboksen, for se om det var bare den som var noe galt med.

På bildene ser du hva vi bytta. Men kablene fikk fortsatt ikke signal, men da måtte vi bytte ut hele kabelen etter vi bytta kabel og testet igjen så funket det.

Vi merket alle kablene som du ser her på bildene. Merkingen er først rom nr, så hvilken veggbok, deretter hvem veggbok kabel, det går 2 kabler til hver veggbok.

 Nå som vi hadde koblet alle kablene, var det bare å gå over alle med kabel testeren, deretter skru fast patche panelet i skapet. Alle kablene var koblet riktig, vi skrudde fast en svitsj over patche panelene.

Så måtte vi sette på igjen alle plast kanel delene igjen, men så klart passet ikke de vi hadde siden vi hadde jo tatt ut flere veggbokser en vi satt inn igjen. Det ble litt måling og saging, for å få de i riktig lengde å dytte de på plass. Er ser du vi har satt på noen.

Til slutt var det bare å ta patche med patche kabler, fra patche panelet til svitsjen og deretter i skapet over som er koblet til nettet.

Så tok vi å testet om alle veggboksene hadde nettverk og kvittere på ark med underskrift, at de er godkjent og fungerer.

Her kan du se alle bildene vi tok underveis



Martin Sønsterud

Legg opp kabel nett del 3

Legg opp kabel nett del 3



I dag har vi planen klar og alle vet hva de skal gjøre, vi gikk inn på rommet rydda på borde foran der vi skulle sette inn veggboksene. Deretter prøvde vi å se om noen av de kablene som var tatt ned sist gang, om de var lange nok til noen av veggboksene.

Vi skal ha 10 kabler til 5 doble veggbokser, vi starta med trekke kabler og lage merke lapper til kablene. Så vi trakk 3 kabler og da fant vi ut at dette blir tull, fordi vi ikke vet hvem kabel som er hvem.

Da fant vi ut at vi lager et midlertidig merke system på kablene, som du ser her veldig enkelt bare feste samme tall på begge ender av kabelen.

Så vi vet hvor hvem kabel går hen, deretter kan vi trekke alle kablene til veggboksene og klippe de like lange ved skapet, før dem festes i patche panelet. da kan kablene teipes sammen i en bunke, det er så de ikke skal tuller seg borti de andre kablene som går til skapet. Vi koblet 4 av kablene i veggboksene, deretter  merket  vi alle veggboksene og la 6 av 10 kabler.

Bildene som ble tatt.
