CAT5e RJ45

I denne uken har vi i 2IKA jobbet med Cat5e kabler, RJ45, veggboks type 1 og veggboks type 2.

Oppgave 1 RJ45 til RJ45.

Jeg starta med å ta av gummi beskyttelsen på kabelen med en avmantlingstang, inni kabelen er det 4 tvinna par med 2 kabler i hvert par totalt 8 kabler.

kablene har forskjellig farger, når jeg skal sette de inni RJ45 må de forskjellige kablene plasseres på riktig sted og i RJ45 brukers det alltid standard A jeg fant denne listen på http://en.wikipedia.org/wiki/Category_5_cable som går i denne rekkefølgen med fargene.

      1.       hvit/grønn

      2.       grønn

      3.       hvit/oranges

      4.       blå

      5.       hvit/blå

      6.       oranges

      7.       hvit/brun

      8.       brun

Jeg tvinna ut kablene og sorterte de i riktig rekkefølge etter hverandre i standard A. Siden kablene ikke vil være like lange etter jeg har sortert dem, så jeg klippet kablene med av biteren så dem ble like lange.

Nå som jeg har klippet de, kan jeg lett putte alle kablene likt inni RJ45. Etter jeg har satt dem inni RJ45 må passe på at de sitter godt, Ellers får de ikke noe signal.

Så bruker jeg en modulartang til klemme kablene fast, som du ser her.

Jeg tok den som er hvit/grønn lengst til venstre fordi det er nummer 1 på RJ45 selv om det ikke er merket.

Det er viktig at den er riktig vei, ellers blir 1 på høyre side hvis du holder den motsatt vei.  RJ45 er riktig vei når du har den slik.

Jeg satte på en RJ45 en på vær ende av cat5e kabelen så den ble slik, de kaller dette for en TP kabel.

Etter det måte jeg teste kabelen med en kabel tester den har to innganger til RJ45.

Jeg satte inn vær av RJ45 inn sånn her og trykker på test, så ser den gjennom alle de 8 kablene en etter en og ser om alle er koblet riktig fra den ene RJ45 til den andre RJ45. Hvis en er kabel er koblet feil, så kommer ikke det grønne lyset og den vil pipe. Dette kan være forskjellig på andre type kabel testere, vi hadde to forskjellige kabel testere. Den ene viste numere i stede for lys, og den peip ikke på feil.

På den første kabelen hadde jeg bytta om på to kabler, så jeg måte klippe av den som jeg hadde gjort feil på.

Jeg hadde satt grønn på nummer 1 og hvit/grønn på nummer 2, og det skal være omvendt. Jeg tok så en ny RJ45, og passet på at jeg satte de riktig denne gangen. Men jeg fikk litt problemer med å få inn en kabel, men jeg fikk dytta den inn etter en liten stund. Så måte jeg teste kabelen igjen, denne gangen var alt koblet riktig.

Oppgave 2 skal vi koble veggboks type 1 til samme boks.

Jeg start med å avmantle cat5e kabelen.

Så tar jeg kabelen gjennom hulle på toppen av koblingsboksen, du kan også ta den den i hullet på siden.

Det er to type standarder som det går eller som er mest brukt, å det er standard A og B.

På denne veggboksen er det merka med farger for standard A og B, jeg valgte standard A på denne oppgaven.

Jeg startet med å koble alle kablene, jeg setter bare kablene fast i den øverste delen først. Så klemmer jeg den sammen etterpå, slik som du ser her.

Etter jeg hadde koblet begge to ferdig så måtte jeg teste veggboksen.

foran på veggboksen er det to RJ45 innganger, så jeg må ha to TP kabler til sette i veggboksen og i kabel testeren. her ser du den andre kabel testeren som vi har, den vister tall fra 1-8. På denne ser du tallene fra 1-8 øverst også kommer teste tallene frem rett under, sånn som vi koblet det skal alle tallene stemme 1 skal på 1 osv. Når jeg testa denne gangen hadde jeg koblet riktig.

Oppgave 3 koble veggboks type 1 til veggboks type 2.

Siden jeg alt har koblet den ene veggboksen, så bare tar jeg ut en av kablene fra den veggboksen. Så klipper jeg den litt istedenfor ta en helt ny kabel.

Så er det bare og avmantle kabelen, men på denne veggboksen er det bare kun en tilkobling.

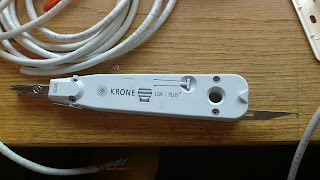

Her trenges det kroneverktøy, som du enkelt bare dytter kabelen på plass med. Den kan også klippe kabelen på den ene siden, dette kan du velge selv om du vil ha på eller ikke.

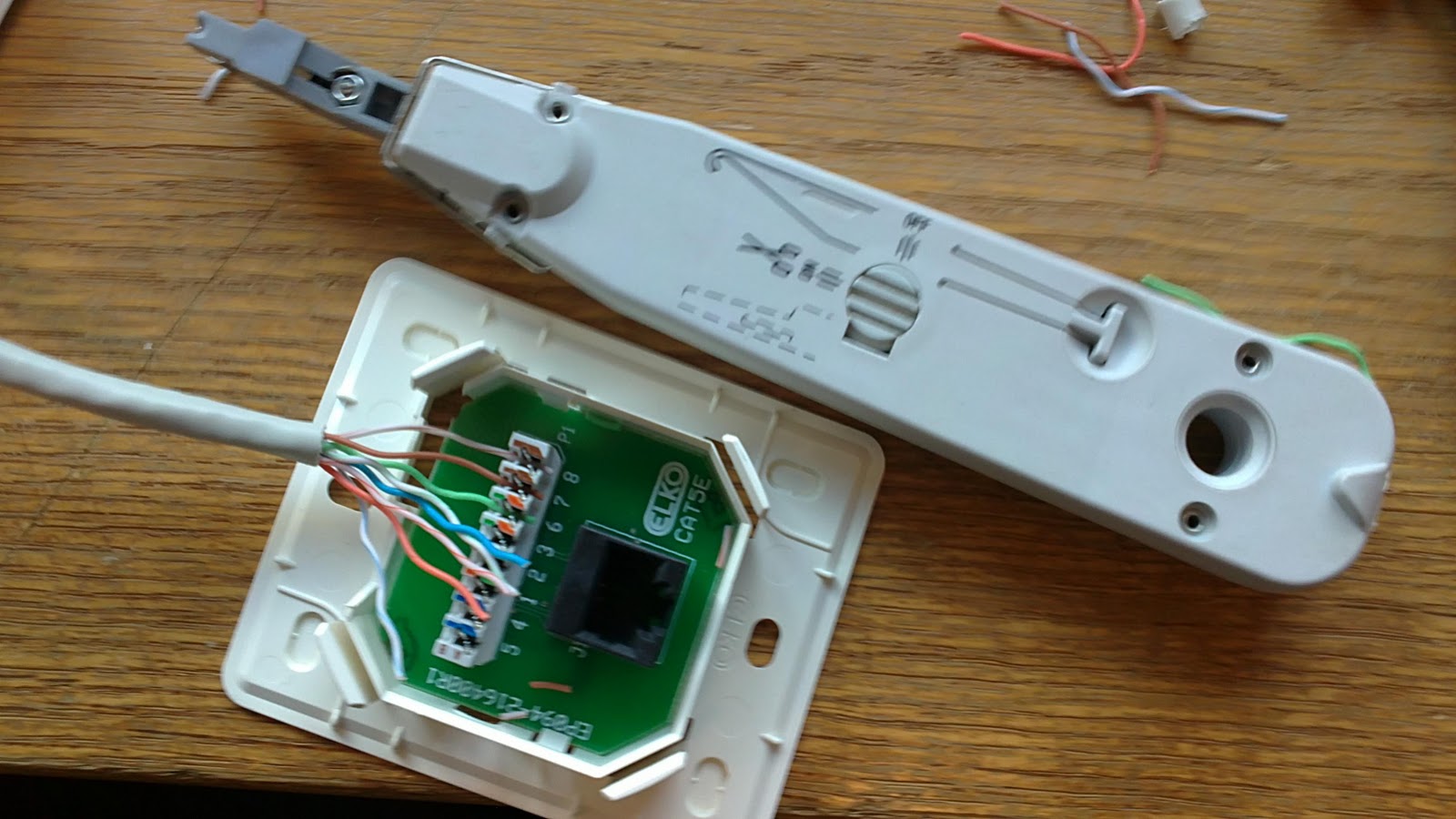

På denne var veggboksen er det merket med tall, men her går tallene i en spesiell rekkefølge. Jeg koblet til alle kablene i standard A.

Når jeg skulle teste disse veggboksene jeg hadde koblet sammen. Så måtte jeg sette en TP kabel i vær av boksene, så inni kabel testeren, Som du ser her.

Andre gangen jeg hadde koblet ble det også feil, fordi jeg hadde glemte å følge nummereringen på veggboksen. Men tredje gang jeg koblet til, var alt riktig koblet.

Jeg fant ut at jeg hadde lyst til å prøve standard B også. Så jeg skulle forstå de forskjellige koblingene. Standard B står under standard A på linken, som du så tidligere. Standard B har denne rekkefølgen.

      1.       hvit/oranges

      2.       oranges

      3.       hvit/grønn

      4.       blå

      5.       hvit/blå

      6.       grønn

      7.       hvit/brun

      8.       brun

Jeg tok ut alle kablene og satte de alle inn igjen, bare at jeg tok standard B denne gangen.

Når jeg testa den hadde jeg koblet alt riktig, jeg skjønte det er viktig å vite hvem standard som er brukt og alltid bruke den samme, ellers blir det feil.

 Oppgave 4 koble en veggboks til en RJ45.

Nå skal jeg koble en veggboks til en RJ45. Så tar jeg bare ut kablene av en av boksene og kobler den til i en RJ45. Der etter tok jeg ut kabelen fra den ene boksen.

Jeg klippet den ene enden og avmantla den. Deretter satte jeg den inni RJ45, med standard B. så testa jeg den, her trengte bare en TP kabel. Siden jeg kobla en RJ45 i den ene enden av kabelen. Men når jeg testa det, ble det masse feil. Jeg fant da ut at RJ45 kan kun bruke standard A.

Så jeg måtte bytte om begge sidene der jeg hadde standard B på veggboksen og RJ45 etter jeg hadde koblet alt på nytt, men denne gangen brukte jeg standard A, igjen var alt riktig koblet.

Etter at jeg hadde gjort alle oppgavene, så tok jeg bare å klippet og koblet alt fra hverandre. Jeg kasta alt som ikke kunne brukes. Jeg synes dette var en fin oppgave, ikke for vanskelig akkurat passe oppgave. Jeg lærte en del, forskjellig navn, koblinger og standard A og B.

VirtualBox Guide

VirtualBox er et program som gjør det mulig, å kjøre flere operativsystem på samme PC.

Du kan f eks gjøre Linux på PC din, som du har Windows 7 gjennom VirtualBox.

Nedlasting

Først og fremst må du laste ned programmet, som du kan gjøre ved å trykke på denne linken. http://www.virtualbox.org/wiki/Downloads Når du trykker på den vil du komme til denne siden.

Det som står inni den røde firkanten er hvor du laster ned VirtualBox. Som du ser er det fire forskjellige du kan velge mellom, hvem du skal ha kommer an på hvem operativsystem du har på din PC.  De fire forskjellige grever forskjellige operativsystemer. Hvis du velger den øverste må du ha et Windows operativsystem, de som brukers normalt i dag er Windows XP/7 og 8 fra Windows.

Operativsystem

Hvis du ikke vet åssen operativsystem du har trykk på denne koblingen. http://www.sophos.com/support/knowledgebase/article/13302.html

Om du har Windows kan du bruke denne nedenfor.

Så du må sjekke hvem operativsystem du har på din egen PC, hvis du ikke vet det fra før. Er du usikker på hvem operativsystem du har, kan du gå inn på Many din der etter høyre klikke på datamaskin så egenskaper.

Når du trykker der vil du komme til siden der du vil se operativsystemet ditt.

Helt øverst under grunnleggende informasjon om din datamaskin, vil du se hvem operativsystem du har på din PC. Her har jeg merket med rødt på hvem operativsystem jeg har på min PC.

Etter du har funnet ut hvem operativsystem du har, så kan du begynne med å laste ned VirtualBox. Husk på når du laster den ned, at du lagrer den et sted så du vet hvor du har den hen.

Installeringen

Når du har lastet den ned kan du gå til mappen du lagret den i så kan du åpne den, når du gjør det vil det komme en melding som du om du vil kjøre dette programmet da velger du kjør. Dette er en sikkerhets melding, som du får på nesten alt hvor du må bekrefte at du tillater dette.

Her er setup til VirtualBox som det står litt info, trykk neste her.

Nedenfor ser VirtualBox Application som viser åssen de forskjellige driverne ligger fordelt inni VirtualBox. Her kan du også velge hvor du vil at mappen skal bli lagret på browse, det er ikke nødvendig å endre noe som helst her trykk neste.

Her er det to ting du kan gjøre velge, om du vil ha snarvei til skrive ditt det vil jeg anbefale lett å finne. Også kan du velge om du vil ha den i program lista de på meny din, trykk på neste.

Her får du bare en advasel at den kommer til logge av nettverke ditt mens den skal installere. Så må du velge om du vil forsette til installering eller ikke, Trykk ja for installere.

Her trykker du bare enkelt og greit installer.

Når du installerer kommer det opp enda en sikkerhets tillatelse fra Windows. du kan tillate alle fra software, ellers må du trykke installer på alle sikkerhets tillatelsene fra Windows. Trykk på always trust software og installer, eller trykk installer på alle sikkerhets tillatelsene fra Windows.

Bare vent mens den installerer ferdig.

Når den er ferdig å installere kan du velge om du vil at programmet skal starte, etter eller om du ikke vil det skal starte etter trykke ferdig. Trykk på ferdig til å fullføre installeringen.

Gratulerer du har nå installert VirtualBox.

RuneScape Review

Moive maker Prosjekt

http://www.youtube.com/watch?v=z4xd_J5QyFA

Vi har fått i oppgave å lage en film review av et spill som vi spiller for vi skal undervise elever i Movie Maker. Så målet er å lære programmet. Spille jeg har valgt er RuneScape som er et nettbasert spill, også et MMORPG (Massive Mulitplayer Online Roll Playing Game) spill.

Runescape review

Alle videoer starter med en intro, enkelt og greit. Så sette inn tekst på en svart bakgrunn eller over et bilde/video klipp som du finner, og som du lett kan laste inn i Movie maker. Verktøy jeg har valgt å bruke er: bilde på min intro, redigere hvor lenge bilde skulle vises også varighet.

Jeg la også til animasjon på bilde.

Animasjon på tekst.

Filming jeg bruker er Hypercam 2 som jeg har lastet ned gratis fra nettet. Hypercam 2 har jeg brukt til å filme spillet som jeg har valgt. Den har også innstillinger for mikrofon, så det er mulig og filme og snakke samtidig.

Når jeg skulle ta filen som jeg hadde filma i Movie Maker fikk jeg et problem, filen var for stor, så jeg måte konvertere den. Derfor brukte jeg  Prism Video File Converter Plus, så jeg converterte avi fil til wmv fil for å få mindre fil. Wmv tar liten plass, og du får grei kvalitet på videoen. Her ser du programmet og litt hvordan det fungerer.

Etter jeg konverterte filen som jeg filmet, så tok jeg filen inn i Movie Maker, så la jeg til animasjon i starten av klippet for å gjøre den litt finere. Det ser klart mye bedre ut en å ikke ha animasjon. Her ser du animasjon til video klippet.

Jeg la også til effekter i klippene mine så det ser mer spennende og proft ut, og som du ser, her er effektene.

Når jeg la inn masse klipp som jeg filmet, så jeg at det kan være lurt å justere animasjons overgangs varigheten på klippene. Jo lenger animasjonen varer i en overgang, jo mer tar den av det klippet før det klippet du har satt animasjonens overgang på. Her ser du animasjon varighet.

Jeg fant ut at jeg skulle lage masse små klipp, og da blir det så klart masse animasjon og masse små jobb, men noe som er veldig viktig er å lagre ofte og ikke bare på et sted, men flere steder. Jeg fikk problem med at filen min ble skada og jeg kunne ikke åpne den mer, så jeg måte starte på nytt å redigere klippene mine.

Etter jeg var ferdig med å redigere klippene starta jeg på lyden, så jeg la enkelt og greit inn ett lyd klipp som dere ser her.

Etter jeg la inn lyd klippet måte jeg endre når lyd klippet skulle slutte, fordi jeg ville jo ikke ha den så lang. Så jeg dobbel klikket på lyd klippet, også endra sluttpunkt på lyd klippet mitt så den slutta akkurat når jeg ville den skulle, og det er veldig lett, bare å se her.

Så endra jeg ton på lyd klippe. Det vil si den starter lavt, også øker lyden på starten, og lyden går sakte ned på slutten. Grunnen til at jeg tok bare på ton ut er fordi, dette lyd klippet har en rolig start, så jeg tok bare på ton ut fordi, da går lyden rolig ned på slutten der jeg valgte lyd klippet skulle slutte.

Det var ikke mulig å legge flere lyd klipp oppå hverandre. Er litt skuffet over det, men du kan ha med lyden i film klippet ditt og legge til ekstra lyd klipp oppå det, eller lagre filmen å legge den inni Movie Maker igjen, så legge til ett nytt lyd klipp fant jeg ut.

Etter jeg satte inn alle lyd klipp og tekst klipp så la jeg til rulletekst på slutten.

Du kan velge å legge rulleteksten på et bilde, eller video klipp, men jeg valgte bare svart bakgrunn som dere ser.

Når rulle teksten var på plass fant jeg ut at heg måtte lagre filmen, fordi jeg ikke fikk satt inn lyd klippet jeg ville på riktig sted uten at det ble masse tull. Så jeg lagret filmen enkelt og greit. Jeg bare valgte for datamaskinen. Det tok en stund før den ble ferdig, og når den var ferdig tok jeg filmen igjen inni Movie Maker, så la jeg til de 2 siste lyd klippene jeg ville ha der. Etter det lagret jeg filmen så var den ferdig.

Jeg var ikke helt fornøyd med resultatet og det går kanskje mest på at jeg er vant til et bedre redigerings program, også det var litt få muligheter i Movie Maker, men den har grei basic redigerings program, men ikke noe jeg ville brukt. Hadde en del problemer med at den avslutta seg og at jeg fikk skada fil, så jeg anbefaler å lagre ofte og på flere steder.

Utstyr for prosjekt

Filme program hypercam 2 til å filme skjermen på pc-en.

Prism Video File Converter Plus et converter program til å konvertere filer som jeg har filma.

Print screen for å ta enkelt bilde tatt av hele skjermen med en knapp du har på ditt tastatur.

Windows Movie Maker til å redigere video klipp og bilder til å sette det sammen til en video.
